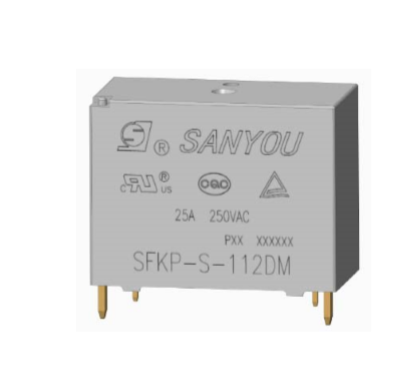

廈門宏發SFKP功率繼電器
特性
●小型大容量繼電器，最適用馬達、壓縮機控制。 ●滿足IEC60335-1。 ●可提供滿足IEC60079-15的產品。
安規認証
UL、 C-UL認証號：待 TUV認証號：待 CQC認証號：待
觸點負載
型號 SFKP 額定負載（阻性） 25A 250VAC 切換電流 25A 切換電壓 277VAC 切換功率 6,925VA 最小切換負載 6V 1A
性能參數
觸點材料 銀合金 接觸電阻 100mΩ Max.（at 1A 24VDC） 吸合時間 20msec. Max. （不加二極管） 釋放時間 10msec. Max. （不加二極管） 絕緣電阻 1,000MΩ Min.(at DC500V)
介質耐壓
觸點與觸點間: AC1,000V，50/60Hz 1min. 觸點與線圈間: AC5,000V，50/60Hz 1min. 浪涌電壓 觸點與線圈間: AC10,000V，1.2/50μs 抗振動 10～55Hz，1.5 mm DA
抗衝擊
耐久 100G Min. 誤動作 10G Min.
壽命
機械壽命(7,200次/H) 10,000,000次 （2）電氣壽命(360次/H) 100,000次 環境溫度 -40℃～+85℃（不冷凝） 環境濕度 5%～85%RH (1)以上僅列出該產品認証部分典型負載，而每個負載詳細測試條件不同，因此電壽命耐久性不一樣。如需了解詳細信息，請與我司技術部門聯 絡。
外形尺寸圖、接線圖、安裝孔位圖
性能曲線圖
注意事項：

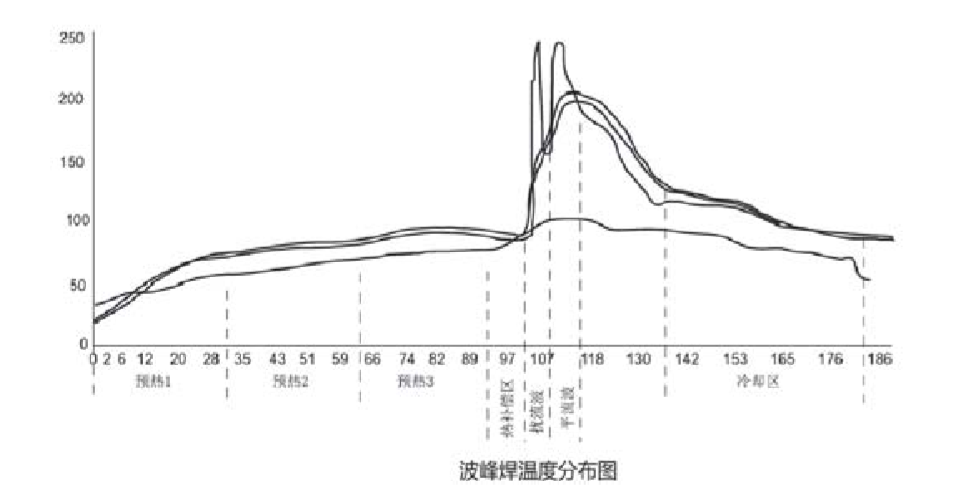

（1）波峰焊安裝條件 在自動焊接的情況下，請遵守以下條件。 預加熱：150℃以內（焊接面端子部）150秒以內。
推薦焊接溫度和時間為：240℃~260℃，3s~5s 。另外，根據實際使用的基板種類等，對繼電器產生的影響可能會有所不 同，因此請通過實際使用的基板進行確認。
（2）回流焊接安裝條件（Pin-in- Paste工藝） 同一基板上的部品混存的狀態下，繼電器的溫度上升在很大程度上取決于回流焊機器的加熱方法，因此請設定溫度條件， 使得繼電器的端子焊接部和繼電器外殼天面的溫度小於上述條件，然後通過實際機器事 行確認。
